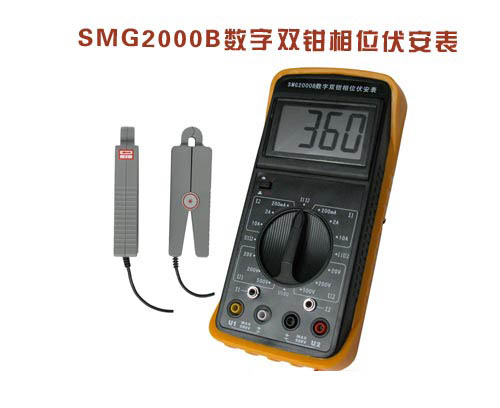

產品特征：

1、結構精巧，使用方便
● 手持式結構；
● 在10mA-10A電流范圍內，3V-500V電壓范圍內測量相位時不用斷開電路和更換量限；
● 顯示器采用了高反差液晶顯示屏，字高達25mm，屏幕角度可自由轉換約70°，以獲得佳視覺效果；
● 開關功能及布局合理，轉動開關即可讀出被測電壓、電流及其相位。
2、分辨率高
采用新型電流鉗，電流分辯率達0.1mA；電壓分辯率0.1V。
3、低功耗
該相位表微功耗設計，且具有電池電壓檢測功能。

產品參數:

1 基本誤差
1.1 參比工作條件
  （a）環境溫度：（23±5）℃
  （b）環境濕度：（45～75）% RH
  （c）被測信號波形：正弦波、β=0.02
  （d）被測信號頻率：（50±0.2）Hz
  （e）被測載流導線在鉗口中的位置：任意
  （f）測量相位時被測信號幅值范圍：100～220V、0.5A～1.5A
  （g）外參比頻率電磁場干擾：應避免
1.2 基本誤差極限
1.2.1 交流電壓見表1

表1：交流電壓測量誤差
量   限	分 辨 率	基本誤差極限
20V	0.01V	±（1.2%RD+2）
200V	0.1V	±（1.0%RD+2）
500V	1V	±（1.2%RD+2）

輸入阻抗：各量限均為2MΩ
測U1-U2相位時電壓輸入回路阻抗：40KΩ
1.2.2 交流電流見表2

表2：交流電流測量誤差
量   限	分 辨 率	基本誤差極限
200mA	0.1mA	±（1.0%RD+2）
2A	1mA
10A	10mA

1.2.3 相位
U-U、U-I、I-I見表3

表3：工頻相位測量誤差
范   圍	分 辨 率	基本誤差極限
0～360°	1°	±3°

2 工作誤差
2.1 額定工作條件
  （a）環境溫度：（0～40）℃
  （b）環境濕度：（20～80）% RH
  （c）被測信號波形：正弦波、β=0.05
  （d）被測信號頻率：（50±0.5）Hz
  （e）被測載流導線在鉗口中的位置：任意
  （f）測量相位時被測信號幅值范圍:
       測 U1-U2相位時：30V～500V
       測 I1-I2 相位時：10mA～10.00A
       測 U1-I2 或 I1-U2 相位時：10V～500V、10mA～10.00A
  （g）外參比頻率電磁場干擾：應避免
2.2 額定工作誤差極限
   在 2.1 所述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍。
3 安全特性
3.1 耐壓
    電壓輸入端與表殼之間、鉗形電流互感器鐵芯與鉗柄及付邊繞組線圈之間能承受1000V/50Hz、兩電壓輸入端之間能承受 500V/50Hz的正弦波交流電壓歷時 1min 的試驗。
3.2 絕緣電阻
    儀表線路與外殼之間、兩電壓輸入端之間：≥10MΩ
4 其它技術特性
  4.1 顯示位數：3 1／2
  4.2 采樣速率：3次/秒
  4.3 電源：?jiǎn)蝹€(gè)9V 迭層電池、電源電流小于5mA
  4.4 外形尺寸
      表殼尺寸： 186×86×33
      鉗殼尺寸： 140×40×19
      鉗口尺寸： Φ7×8
  4.5 重量
      表體： 280g
      測量鉗：2×200g
  4.6 儲存條件
      溫度：－10℃～50℃
