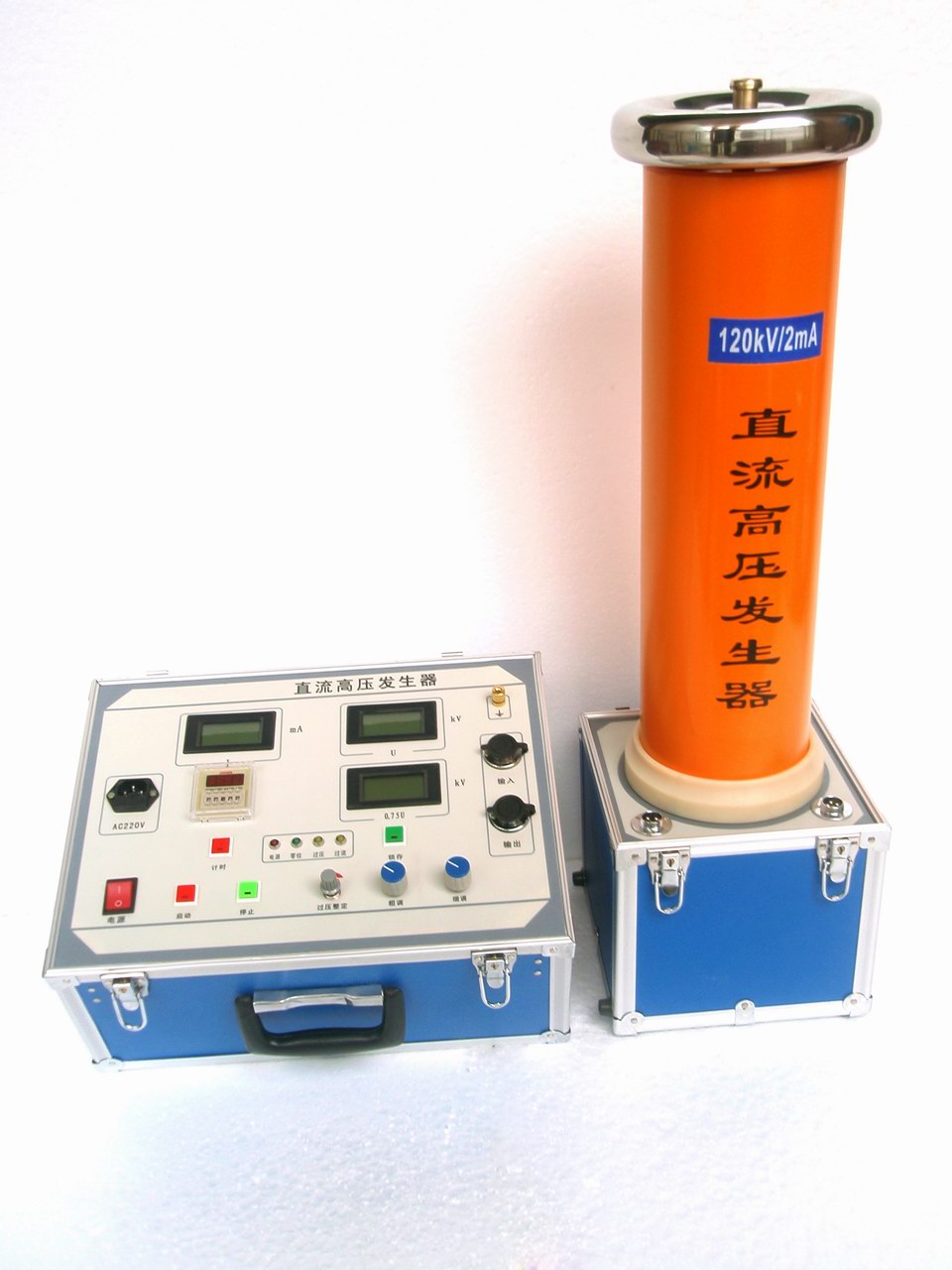

2）產品介紹：NXZGF數字式直流高壓發生器采用了新技術、新材料和新器件，具有輸出功率大、體積小、重量輕的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓鎖存功能，并配有時間繼電器，能在試驗中設置定時聲訊報警。
3）技術參數：
NXZGF系列直流高壓發生器規格及主要技術性能
|
規格
技術參數
|
60/2
|
60/3
|
60/5
|
120/2
|
120/3
|
120/5
|
200/2
|
200/3
|
200/5
|
300/2
|
300/5
|
|
額定電壓（KV）
|
60
|
60
|
60
|
120
|
120
|
120
|
200
|
200
|
200
|
300
|
300
|
|
額定電流（mA）
|
2
|
2
|
5
|
2
|
3
|
5
|
2
|
3
|
5/10
|
2
|
5
|
|
額定功率（W）
|
120
|
180
|
300
|
240
|
360
|
600
|
400
|
600
|
1000/2200
|
600
|
1500
|
|
電壓測量精度
|
數顯表±（1.0 %讀數±0.2KV）
|
||||||||||
|
電流測量精度
|
數顯表±（1.0 %讀數±2）
|
||||||||||
|
波紋系數
|
≤0.5％
|
||||||||||
|
電壓穩定度
|
隨機波動，電源電壓變化±10%時≤1％
|
||||||||||
|
過載能力
|
空載電壓可超出額定電壓10％使用十分鐘最大充電電流為1.5倍額定電流
|
||||||||||
|
電源
|
單相交流50赫茲220伏±10％
|
||||||||||
|
工作方式
|
間斷使用
|
||||||||||
|
一次連續時間最長為30分鐘
|
|||||||||||
|
工作環境
|
溫度：-10～40℃
|
||||||||||
|
相對濕度：室溫為25℃時不大于85％（無凝露）
|
|||||||||||
|
海拔高度：1500米以下
|
|||||||||||
|
帶電容負荷能力
|
被試品電容量無限制
|
||||||||||
|
可用1.5倍的額定電流充電，最高電流4.5A
|
|||||||||||
|
結構特點
|
環氧玻璃鋼電氣絕緣倍壓筒
|
||||||||||
|
干式絕緣、無油泄漏之慮
|
|||||||||||
|
操作箱特點
|
0.75倍電壓鎖存功能，并配有時間繼電器，能在試驗中設置定時聲訊報警。
適合氧化鋅避雷器試驗 |
||||||||||
|
內部過壓保護，內部過流保護
|
|||||||||||
|
外部過壓保護（保護電壓可整定）外部過流保護或擊穿保護
|
|||||||||||
|
內部功率保護
|
|||||||||||
4）主要特點：NXZGF系列便攜式直流高壓發生器是電力部門和工礦企業對避雷器、電纜和高壓設備進行直流耐壓試驗和泄漏電流試驗的專用設備，整個儀器便于攜帶，造作方便，安全可靠，特別適用于電力部門現場試驗。
